易切削不锈钢--合金303

信息来源：网络

303不锈钢（UNS S30303）是无磁性的、奥氏体、可自由切削的不锈钢产品，这个 产品在基10%铬、8%镍的不锈钢产品基础上稍作变化，它的机械切削性更强，同时还保持了良好的机械和抗腐蚀特性。

一般属性

303切削不锈钢是专门为提高切削加工性而设计的，加入了硫，在保持原有的机械性能和耐腐蚀性以外，增强了它的切削性。
303不锈钢是无磁性的奥氏体不锈钢，不可通过热处理达到硬化，铬含量18％，镍含量8％。

耐腐蚀

在不锈钢中添加某些成分，可以增强其切削性，但是与此同时，稍稍降低了其耐腐蚀性。在干燥和轻度腐蚀的环境下，它的切削性和它对应的未改性的等级是相当的。在潮湿大气环境下，某些切削等级可能会形成锈膜，在某些苛刻的环境下，由于切削添加物的原因，可能会加速腐蚀产生。但是在多数情况下，切削等级的性能和同成分的等级是相同的。

与未改性的不锈钢相比，切削等级的不锈钢耐腐蚀性稍弱，因此加工后的零件，在最后硝酸溶液处理时，容易形成表面消光或腐蚀，建议慎用这种处理。温和一点的处理方式包括，1-2％的硝酸与抑制剂的混合物，在温度高达120 到 140°F (49-60°C).的情况下，做短时间的处理。12％的硝酸和4％硫酸铜的混合溶液也是温和处理的理想选择。在某些个别情况下，完全消除硝酸溶液处理可能更合适。

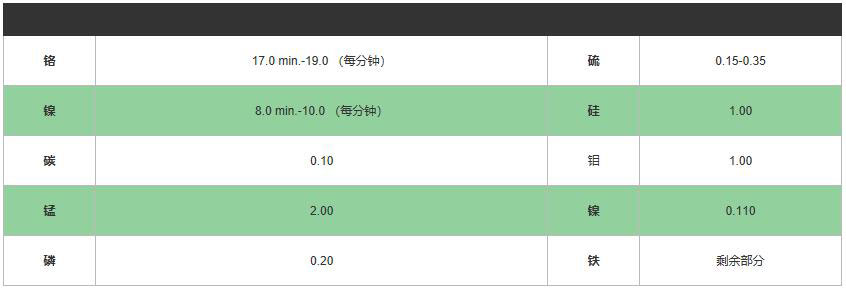

成分分析

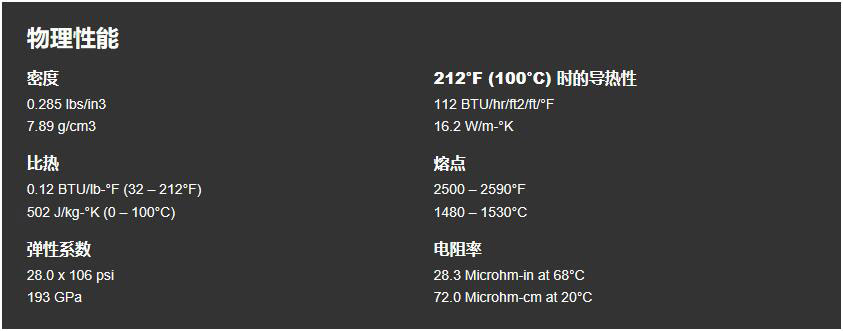

机械性能

不锈钢的机械性能都是通体其成分体现的，如：碳，镍，铬，锰等。这些成分在退火状态溶入到不锈钢中，性能如下表所示：
室温下性能－退火状态

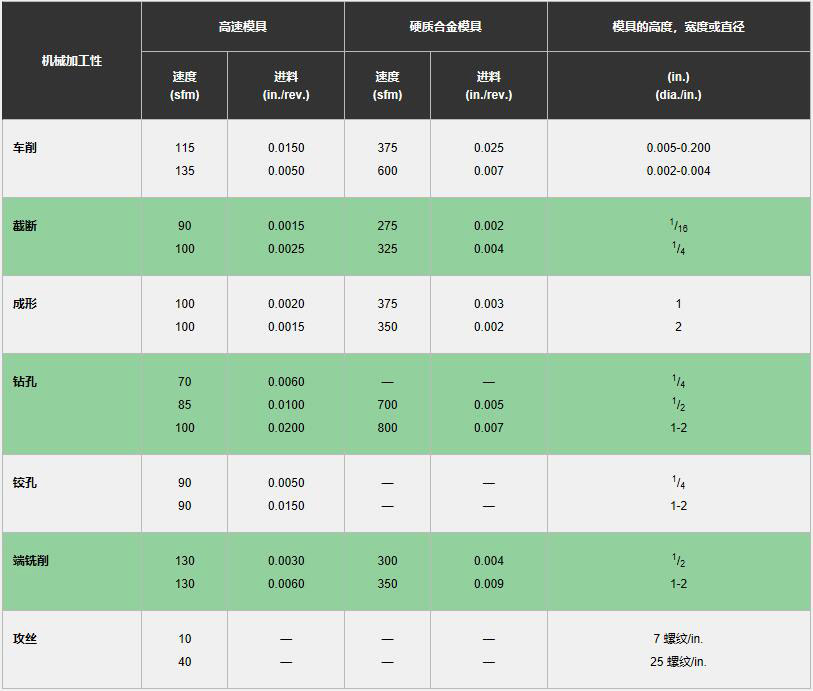

加工性能

焊接

尽管切削等级不推荐做焊接加工，但是也是可以焊接的，只是有点困难。合金303可以与合金310电极焊接，焊接后应该作退火处理，以便溶解沉淀的碳化物，因此增加了材料的耐粒间腐蚀性。
